드론 입문과정 제 5과 [1강] 조종기 조작별 명칭

Chapter Five: 무인 비행장치 조종기 - 스틱 조작별 명칭과 사용법















1.드론의 조종기 구성

• 드론의 조종기에는 좌측 스틱과 우측 스틱이 있음.
• 두 개의 스틱을 사용하여 상승, 하강, 좌회전, 우회전, 전진, 후진, 좌측 방향 진행, 우측 방향 진행 총 8가지 동작을 수행할 수 있음.



2.모드투 조종법 (조종법으로 스틱 조작)

• 좌측 스틱: 상승, 하강, 좌회전, 우회전 동작을 수행.
• 우측 스틱: 전진, 후진, 좌측 방향 진행, 우측 방향 진행 동작을 수행.



3.좌측 스틱 조작법 상승과 하강:

• 좌측 스틱을 위로 올리면 상승, 아래로 내리면 하강.
• 좌회전과 우회전: 좌측 스틱을 좌우로 조작. 좌측으로 동작하면 드론은 좌측으로 회전하고, 우측으로 동작하면 드론은 우측으로 회전.



4.우측 스틱 조작법

• 전진과 후진: 우측 스틱을 위로 올리면 드론은 전진, 아래로 내리면 후진.
• 좌측 방향 진행과 우측 방향 진행: 우측 스틱을 좌우로 조작. 좌측으로 동작하면 드론은 좌측방향으로 진행하고, 우측으로 동작하면 드론은 우측방향으로 진행.



5.명칭 정리

• 좌측 스틱 조작: 상승/하강 - 스로틀, 좌회전/우회전 - 러더

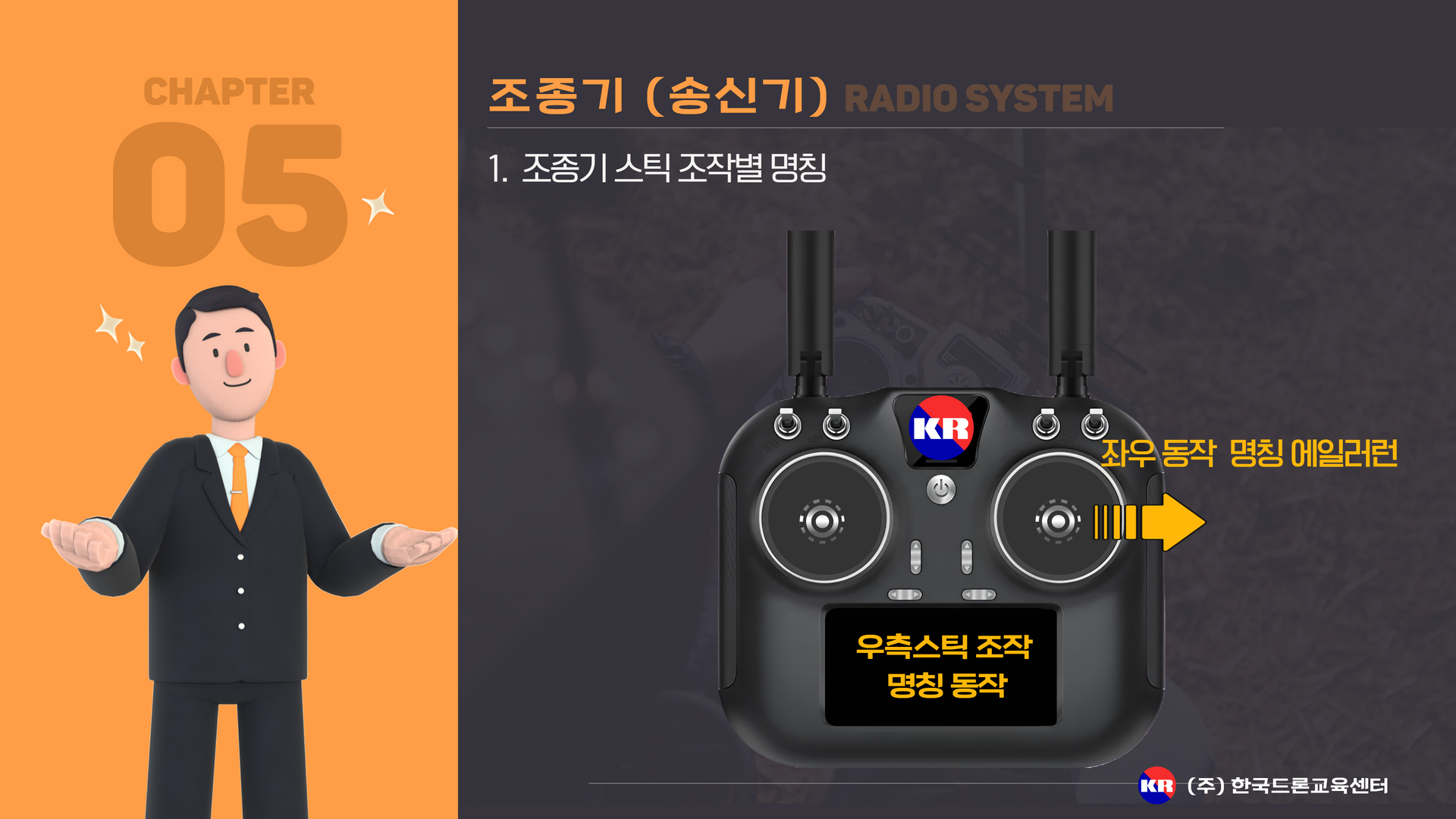

• 우측 스틱 조작: 전진/후진 - 엘리베이터, 좌측방향 진행/우측방향 진행 - 에일러런



다음 시간은 Chapter Five: 조종기 작동법 및 비행 원리에 대해서 공부할 예정입니다
